實驗室供氣系統按其供應方式可分為分散供氣與集中供氣。

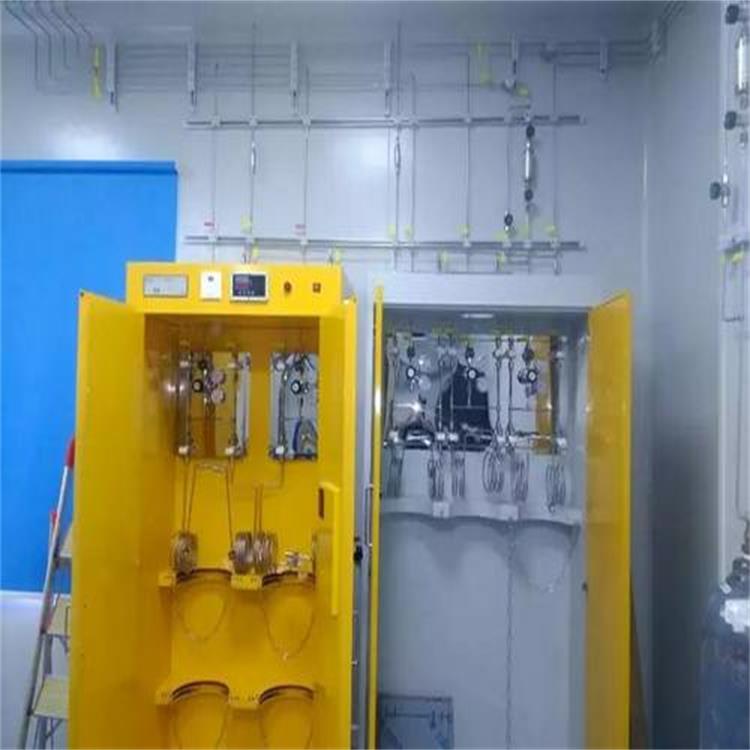

（1）分散供氣是將氣瓶或氣體發生器分別放在各個儀器分析室，接近儀器用氣點，使用方便，節約用氣，投資少；但由于氣瓶接近實驗人員，安全性欠佳，一般要求采用防爆氣瓶柜，并待報警功能與排風功能。報警器分為可燃性氣體報警器及非可燃性氣體報警器。氣瓶柜應設有氣瓶安全提示標志，氣瓶安全固定裝置。
（2）集中供氣是將各種實驗分析儀器需要使用的各類氣體鋼瓶，全部放置在實驗室以外獨立的氣瓶間內，進行集中管理，各類氣體從氣瓶間以管道輸送形式，按照不同實驗儀器的用氣要求輸送到每個實驗室不同的實驗儀器上。整套系統包括氣源集合壓力控制部分（匯流排）、輸氣管線部分（EP級不銹鋼管）、二次調壓分流部分（功能柱）以及與儀器連接的終端部分（接頭、截止閥）。整套系統要求具有良好的氣密性、高潔凈度、耐用性和安全可靠性，能滿足實驗儀器對各類氣體不間斷連續使用的要求，并且在使用過程中根據實驗儀器工作條件對整體或局部氣體壓力、流量進行全量程調整以滿足不同的實驗條件的要求。
集中供氣可實現氣源集中管理，遠離實驗室，保障實驗人員的安全；但供氣管道長，導致浪費氣體，開啟或關閉氣源要到氣瓶間，使用欠方便。
實驗室用氣體種類：
實驗室常用氣體有精密儀器使用的高純氣體、化學反應實驗使用的實驗氣體（氯氣）及輔助實驗使用的煤氣、壓縮空氣等，氣相色譜、氣質聯用、原子吸收、ICP等精密儀器使用的高純氣體主要有不然氣體（氮氣、二氧化碳）、惰性氣體（氦氣、氬氣）、（氫氣、乙炔）、助燃氣體（氧氣）等。
實驗室用氣主要由氣體鋼瓶提供，個別氣體可有氣體發生器提供。常用鋼瓶外部顏色區分及標志：氧氣瓶（天藍色黑字）、氫氣瓶（深綠色紅字）、氮氣瓶（黑色黃字）、壓縮空氣瓶（黑色白字）、乙炔瓶（白色紅字）二氧化碳瓶（綠白色黑字）、氬氣瓶（灰色綠字）、氦氣瓶（棕色）。
實驗室供氣方式：
1、分散供氣，同種氣體用氣點少，且分散分布時采用。
2、集中供氣，同種氣體用氣點多，且分集中布時采用。
集中供氣的優點：
1、操作方便、安全性好，統一設置氣瓶間，將氣體按可燃和不可燃性質區分安置。并采取通風換氣，防火防爆，緊急切斷和欠壓報警等措施方便氣瓶更換、管理，安全有保障。
2、氣壓穩定、純度高，通過多級減壓方式供氣，每個用氣點的用氣壓力和流量可以精確調節，實時顯示，通過加裝氣路吹掃更換系統，供氣純度高。
3、經濟實用，整潔美觀，可以減少同種氣體供氣匯流排的重復建設，供氣管道統一規劃，整潔美觀。
|
