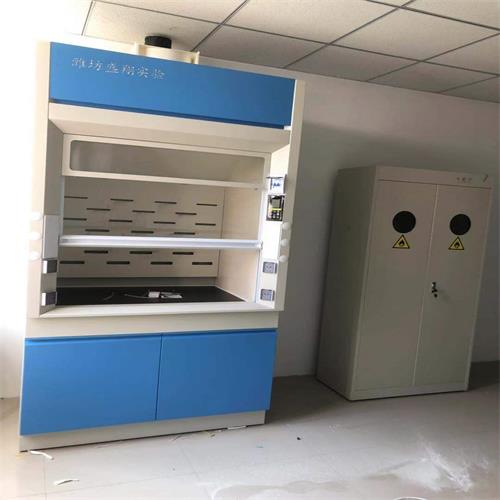

全鋼通風柜材質說明
A．結構組合：采用三段組合式柜體，上部柜體（通風柜），中間（操作臺面），下部柜體（內含單側獨立抽氣式組成柜及另側獨立水、電、管線系統容納柜設計。
B．外殼：采用厚1.2mm（含）以上鋼板沖壓成型制作，表面經耐酸堿粉體烤漆涂裝處理。
C．內殼：采用進口耐酸堿通風柜內襯通風柜專用，厚6mm白色表面積層化學板裝設。
D．臺面：采用實驗室專用12.7mm厚美國威盛亞實芯理化板制作而成,四周加厚為25.4mm。具有耐腐、抗菌防靜電等優點。
E．照明：采用30W日光燈.
G．氣流板： 采用5mm厚通風柜專用抗倍特氣流板，安裝位置與角度需使排氣分布均勻，無死角，在標準狀況下，導流板上方與中、下方出風口排風量比例各約50±10%，以確保不同比重之氣體均能有效排除，另并具手動可調排風量比例設計，可提高中、下方出風口排風量比例至80%以上，以適應不同實驗之需求。
H．窗口：采用5mm厚的鋼化防爆玻璃。內部采用垂體平衡裝置，可以停留在上下任何位置。
I．柜體操作門上、下開啟高度： 600～700mm。
J．工作面風速： 0.3～0.5m/s。
K．排風量： 1080～1400m3/h。
L． 排風阻力： 5～12mmH2O。
M．工作電壓： AC220V～380V。
N．電機功率： 0.04～2.2kw。
O．電器配件：萬用插座（220V/10A）、日光燈、風機開停控制。
P．上水：1組DN25。（視用戶要求而配置）
Q．下水：1組DN50。（視用戶要求而配置）
R．出風口尺寸：Φ250mm。
主要功能特點：
1、安全性
塊導流板使處于不同高度空間的有害氣體分別從不同的段區排出。通風柜以操作表面風速0.5m/s的速度將通風柜中的空氣排出，確保無任何殘留氣體存在。通風效率高，排風量為1450-1800m3/h，且噪聲小。 可為實驗者提供了更加安全、舒適的試驗空間。
2、智能化控制
通風采用通風柜風機排風，水、電、氣和通風一體化面板控制，可配備防腐、防爆照明燈，多功能（三相、單相）插座。具備氣體管道和多個水管接口?？蓾M足多種試驗使用水、用電、用氣的要求。
3、經濟性
較傳統的旁路通風柜，在空調環境下，可以節省能源50%左右。
4、規格（標準型）
|
尺寸
|
1200mm通風柜
|
1500mm通風柜
|
1800mm通風柜
|
|
外部尺寸
|
1200*850*2350
|
1500*850*2350
|
1800*850*2350
|
|
內部尺寸
|
990*750*1205
|
1290*750*1205
|
1590*750*1205
|
|
下柜體尺寸
|
1200*650*860
|
1500*650*860
|
1800*650*860
|
|
臺面高度
|
860
|
860
|
860
|
|
風門開啟高度
|
650
|
650
|
650
|
臺面板：優質12.7mm實芯理化板。
內襯板、導流板：采用實芯抗倍特板，四周吸風結構，能使不同比重的氣流迅速吸走。導流板采用專用固定連接件連接，清潔維護時，裝卸方便。同時，專用固定連接件上還可方便的安裝拆卸網架。
移動滑門：專用門框料和門框拉手，用鋁合金連接件組成；門開啟高度為800mm,可自由升降，無級停留。
電路：配置三只250V10A防濺多功能插座，照明采用帶防護罩日光燈；
電路控制面板:觸摸液晶開關。
水路：一套循環水，遙控水閥、銅質烤瓷流體考克，PP材質水杯.
氣路：預留安裝孔，按需可加至最多七套氣路。
|
